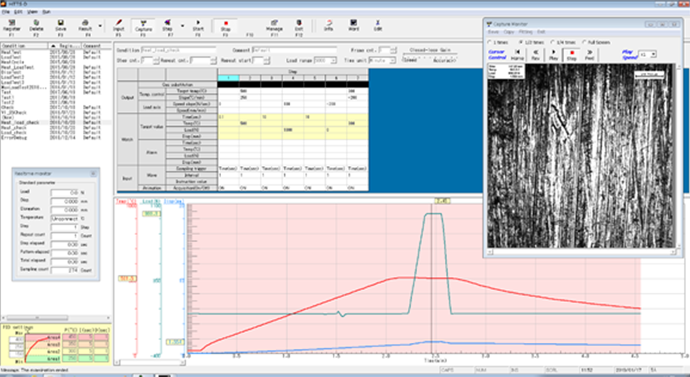

高温引張観察装置用ソフト(HiTTSシリーズ)

HiTTSは汎用パソコンと当社製高温観察引張試験装置ならびに温調ユニットをインターフェース接続することにより引張(あるいは曲げ)試験や温調をコントロールし、試験中の物性データや画像の取込を行うことができます。
HiTTSでは、引張試験装置の駆動ならびに温度コントローラユニットの制御を汎用PCから行いながら、荷重・変位・温度・画像などのデータをPCに取込むことができます。
試験を行う一連の動作はPC上でパターン化して保存することができますので、複雑な試験パターンを繰返し実行することができます。
試験条件や試験で得られたサンプリングデータは全てCSV形式(テキスト形式カンマ区切り)で保存されますので、ワードパッドなどの汎用アプリケーションで読込むことや、エクセルなどの表計算アプリケーションで独自のデータ処理を実施することができます。
また取り込んだ画像は動画ファイル(AVI)として保存されますので、Windowsのメディアプレーヤーなどのアプリケーションで再生することができます。

計装化システム

計装化システム装置は、ハンマー刃先部分に歪みゲージを取り付け、試料を破壊したときの衝撃値を取込グラフ化して試料の破断エネルギーを解析します。取り込まれた衝撃波形は、ＦＦＴ処理を行い、必要なデータを算出する事が出来ます。また、試料の脆性状態を破壊グラフから読みとることも出来ます。

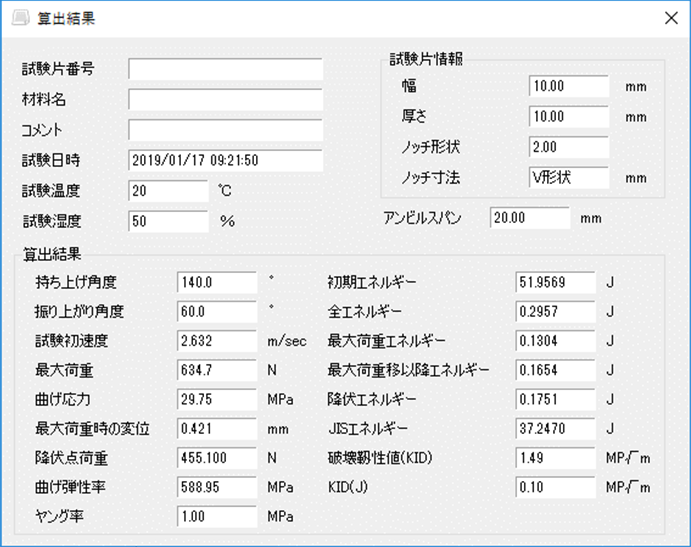

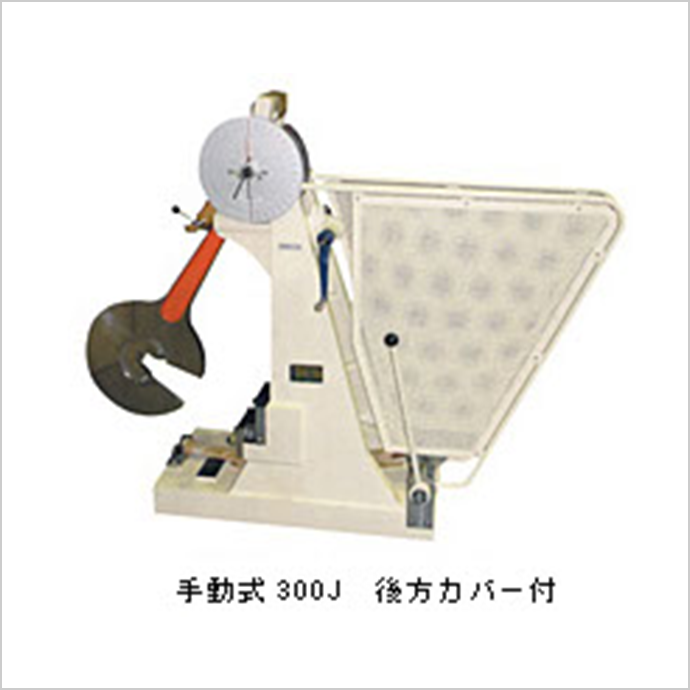

計装化シャルピー衝撃試験用ソフト(IitmCp)

IitmCpは、シャルピー衝撃試験機による衝撃試験時の、衝撃波形や振り上がり角度をパソコンに取り込んでデータ処理することを主な目的として開発されました。また，波形データおよび結果データはCSV形式のファイルにセーブする事ができ，Microsoft社のExcel等でデータ編集、表あるいはグラフの作成など自由に編集することが可能となっております。
２ｃｈ同時サンプリング可能な高速AD変換ボードを採用し、荷重信号と同時に歪み計やロードセルの出力を同時にサンプリング可能です。また、サンプリング対象チャンネルは、内容は試験条件の設定により変更出来ます。また、持ち上げ角度などのデータは、弊社製計装部と組み合わせることにより、自動で取得することもできます。
サンプリングデータのフィルタリングには、ＦＦＴ処理を利用しフィルタリング周波数の指定も可能な為、試験装置により固有に発生する共振ノイズをサンプリングデータから除去することが出来、衝撃試験波形をより正確に認識します。

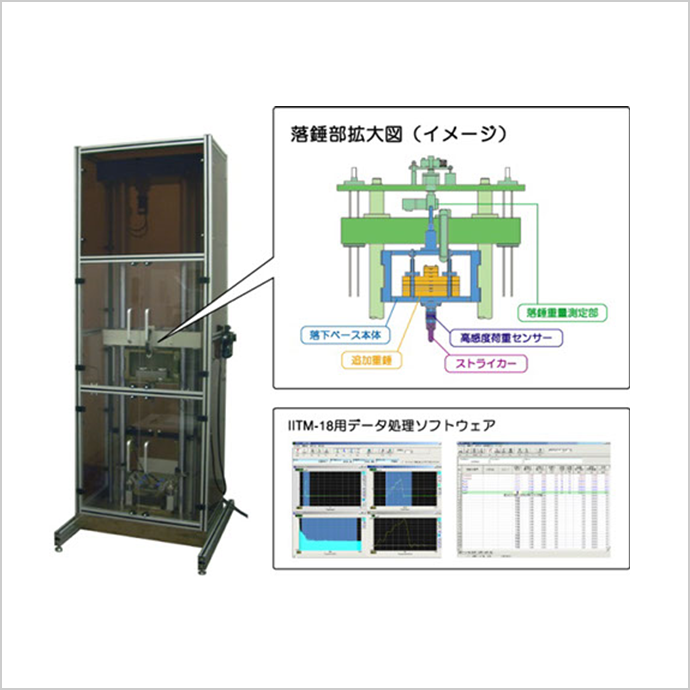

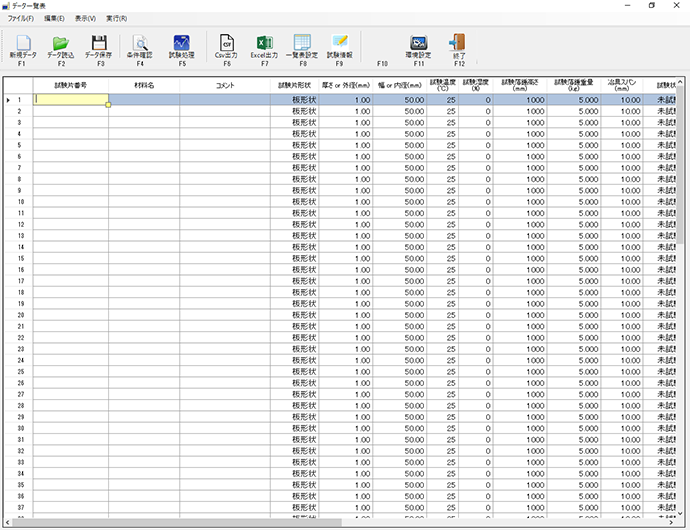

計装化落下衝撃試験用ソフト(IitmFt)

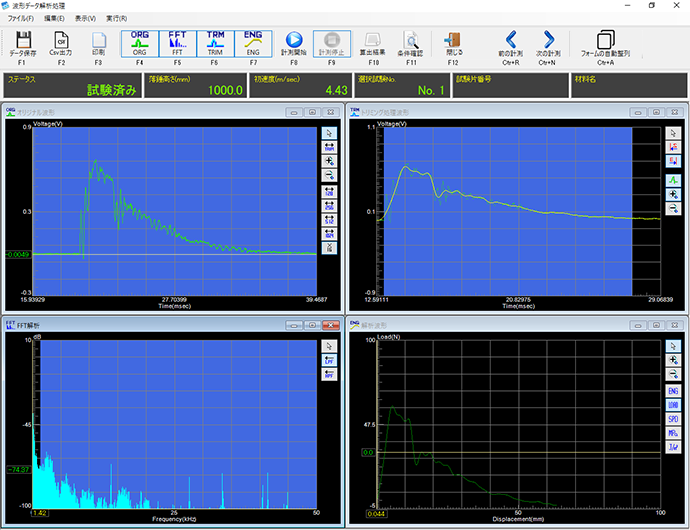

IitmFtは、落下衝撃試験機による衝撃試験時の、衝撃波形や試験高さをパソコンに取り込んでデータ処理することを主な目的として開発されました。また，波形データおよび結果データはCSV形式のファイルにセーブする事ができ，Microsoft社のExcel等でデータ編集、表あるいはグラフの作成など自由に編集することが可能となっております。
２ｃｈ同時サンプリング可能な高速AD変換ボードを採用し、荷重信号と同時に加速度計やロードセルの出力を同時にサンプリング可能です。また、サンプリング対象チャンネルは、内容は試験条件の設定により変更出来ます。また、試験高さなどのデータは、弊社製計装部と組み合わせることにより、自動で取得することもできます。
サンプリングデータのフィルタリングには、ＦＦＴ処理を利用しフィルタリング周波数の指定も可能な為、試験装置により固有に発生する共振ノイズをサンプリングデータから除去することが出来、衝撃試験波形をより正確に認識します。

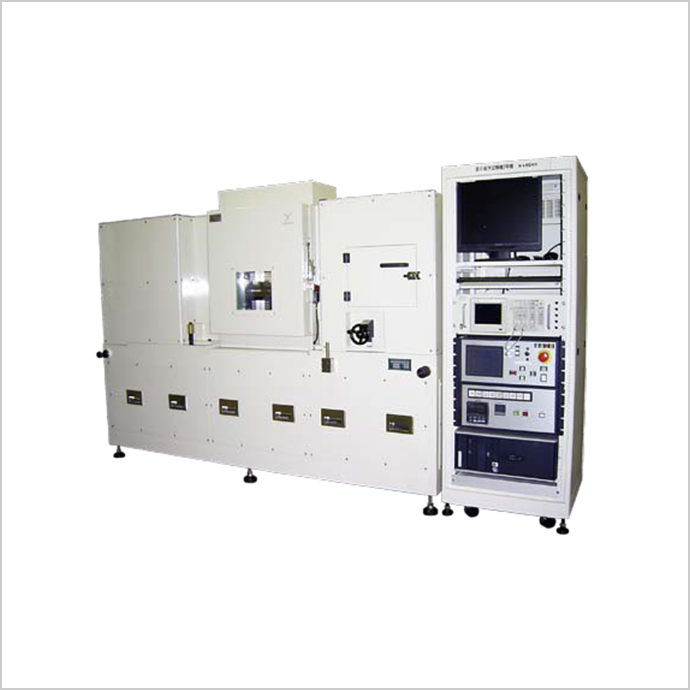

高速捩り疲労試験機用ソフト

本ソフトは、試験条件(試験周波数、振幅角度またはトルク、温度など)を条件ファイルにパッケージ登録することができ、試験を開始する際に容易に呼び出すことができます。
試験の開始と同時に試験条件と試験開始命令を計装部に送信して、試験終了までのデータ(温度、角度とトルクの最大および最大値)をサンプリングします。
サンプリングされたデータは常にハードディスク(以降HDDと略す)に蓄積しますので、OSのフリーズや停電などで試験データを保存できない事態が発生してもサンプリングデータを復元することができます。
サンプリングデータはプリンターやテキストファイルへの出力が可能です。
また各種オプション機能を利用することにより、試験中の異常を検出し、試験を自動停止させることができます。

環状炉付き金属クリープ試験機

300℃～1100℃対応　5kN　15kN　30kNに対応

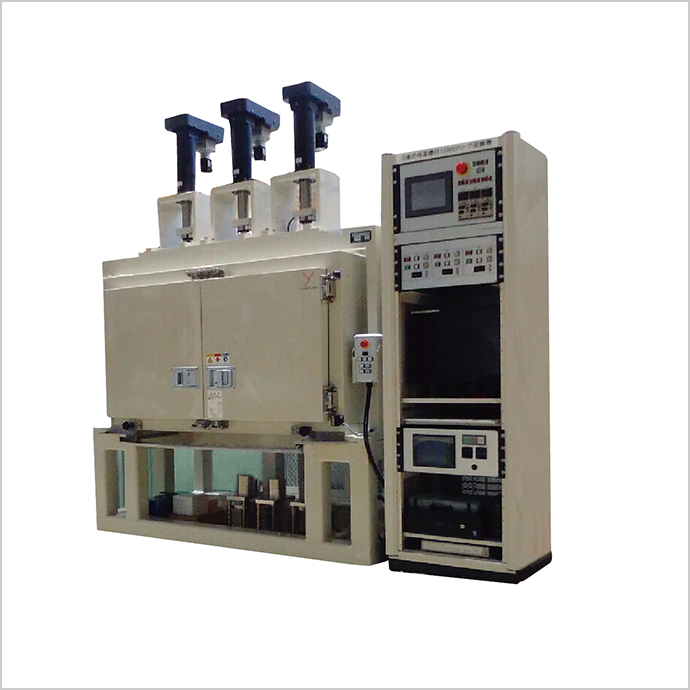

恒温槽付　恒温恒湿槽付きクリープ試験機　

-40℃～150℃　10%～98%(一部制限あり)　Max10kN

クリープ試験機用ソフト(CreepWin)

CreepWinでは、荷重や歪量などの設定を試験条件としてパッケージ登録することができます。
試験はこのパッケージ化された試験条件を選択して開始します。
独立軸の試験機の場合、試験の開始と終了はステージで独立して実行することができます。
サンプリングされたデータは、直接ハードディスク(以降HDD略す)に蓄積しますので、異常が発生した場合でもデータの復元が可能です。
試験で得られたサンプリングデータ(時間、荷重、歪、温度)は、試験条件やコメントとともに任意に名前を付けて保存することができます。
保存されたファイルはテキスト形式で出力されますので、メモ帳やエクセルなどの他のアプリケーションで開くことができます。

往復摺動摩擦摩耗試験機

平面 曲面での試験にも対応

スラスト摩擦摩耗試験機用ソフト(FrctWin)

FrctWinは、汎用パソコンと当社製摩擦摩耗試験装置をインターフェース接続することにより、摩擦摩耗試験のパターン制御ならびにデータサンプリングを行うことを主な目的として開発されました。
摩擦摩耗試験では、押付荷重(Ｐ)と回転数(Ｖ)の組み合わせにより様々な運転パターンを計画する必要があり、長時間にわたる運転や複雑なパターンの繰返し運転など、制御を実施および監視する作業が非常に煩雑です。
FrctWinでは、これらの運転パターンをPCで視覚的に設計することができ、条件ファイルとして保存することができますので、あらゆる制御の実施を容易に行うことができます。
FrctWinでは、パターン運転の制御ならびにデータサンプリングをすべて自動で行いますので、試験機の異常はもとより、サンプリングデータから検出された数値の異常を常に監視することにより、試験を安全に実施することができます。
試験で得られたサンプリングデータや平均データなどは、すべてテキスト(CSV)形式で出力することができますので、ノートパッド(メモ帳)やワードパッドなどの汎用アプリケーションで読込むことやエクセルなどの表計算アプリケーションで独自のデータ処理を行うことができます。

負荷・摺動方式

サーボモータ駆動

摺動速度

0.1～10m/min

摺動距離

MAX200mm

恒温槽

-40℃～150℃

万能試験機用ソフト(CATYシリーズ)

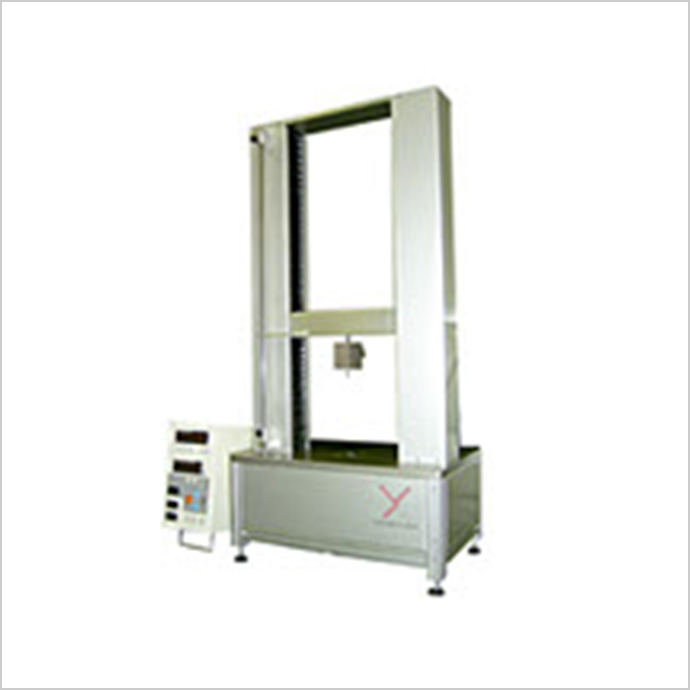

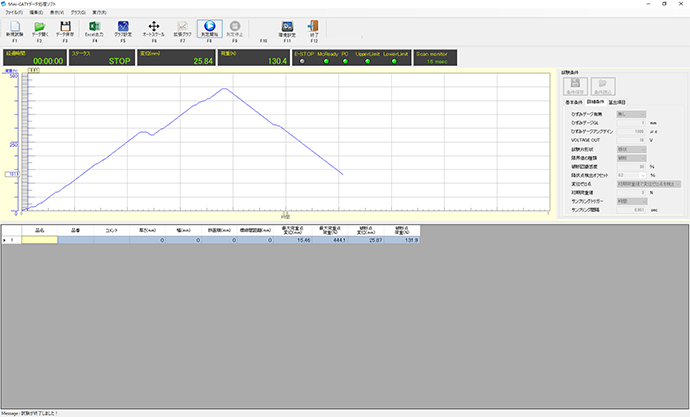

CatyWinは、当社製電子式万能試験機(CATYシリーズ)とインターフェース接続して、引張、圧縮、曲げ、剥離試験を汎用パソコンから制御ならびにデータサンプリングすることにより、材料や製品の強度や伸びなどの特性を算出することができます。
CatyWinでは、頻繁に行なわれる試験の測定条件や試験結果を大容量記憶装置(HDなど)にファイル保存することにより、いつでも同じ条件で試験を実行することや、サンプリング(波形)データを含む数値結果を呼び出すことができます。
また、試験結果や測定条件などのデータファイルはCSV(テキスト)形式で保存されていますので、他のアプリケーションソフトウェア(メモ帳やエクセルなど)で編集することもできます。

捩り力

200Nm 1kNm 2kNm 5kNm

捩り速度

max.180度/min

恒温槽

-40℃～150℃

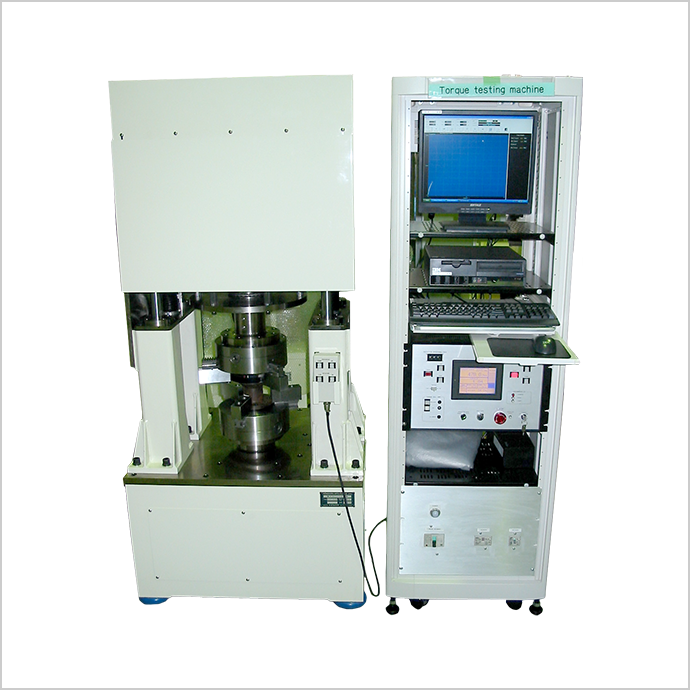

静捩り試験機用ソフト

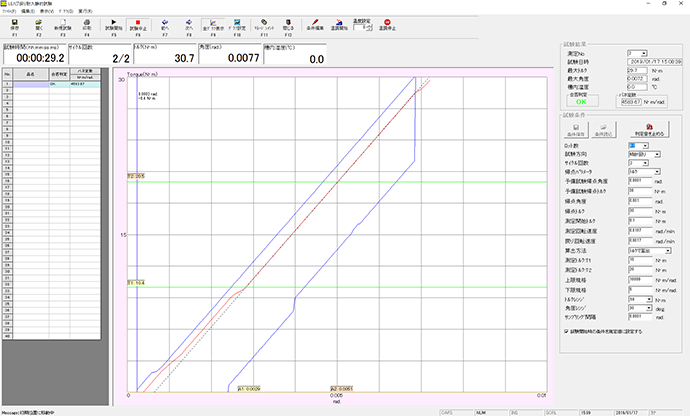

静捩り試験機用ソフトは、試験機とインターフェース接続することにより、回転を制御しトルク及び角度データを取込むことができます。
試験後はバネ定数や最大トルクを自動算出し、条件に設定された規格値でOK/NG判定を行えます。
波形や数値の結果データはCSV出力できますので、エクセルやメモ帳で読み込むことが可能です。
